Schieber- und Stanzeinheiten

---

Die Schieber- bzw, Stanzeinheiten dienen zur Kraftumlenkung von vertikaler Kraft (normalerweise der Pressenhub) in eine waagerechte oder auch geneigte Kraft.

Die Stärken unserer Einheiten:

• Präzision
• Austauschbarkeit
• Grosse Modellauswahl
  • innenliegender Schneidstempel
  • Werkzeugträger
  • stanzende Gasdruckfeder
  • Abweichung von 90° Neigung
• Reduzierung des Konstruktionsaufwands
• Sensorüberwachung (Optional, je nach Modell verfügbar)

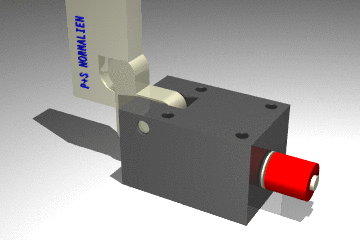

Funktionsprinzip der Stanzeinheiten:

(Serie M/ML Stanzeinheit mit innenliegendem Schneidstempel):

Baugrössen

Modell	Aufnahmeart	max. daN*
M / ML	Schneidstempel	3200
MA	Werkzeugträger	10000
MAE	Schneidstempel	17000
MASE	Schneidstempel / Kundenwunsch	17000
MAS	Werkzeugträger	19000
MASC	Werkzeugträger	40000

*Diese Tabelle bietet nur eine Übersicht über die Möglichkeiten der Stanzeinheiten. Die Daten auf dieser Internetseite unterliegen nicht unserem tech. Änderungsdienst. Die genauen Daten entnehmen Sie bitte unserem Katalog, da die hier aufgezeigten Werte vom Produkt abweichen können.

MECHANISCHE STANZEINHEIT MAE

Das Top-Modell der Newstark Stanzeinheiten mit einzigartigen und innovativen Lösungen. Die integrierte Stanzeinheit mit Gasdruckfederniederhalter. Diese bietet einen herausnehmbaren Niederhalterkopf mit bearbeitbarer Kontur und eine Stempelaufnahmemöglichkeit für ISO 8020-Schneidstempel, auch mit Formansatz bei einer Stanzkraft bis zu 17.000 daN, ohne die Baulänge der Stanzeinheit unnötig zu vergrössern. Dieses System ermöglicht im Vergleich zu herkömmlichen Systemen eine bis zu drei mal höhere Abstreifkraft.

Geneigte Anwendungen können in Abstimmung mit uns und unserem Partner Newstark ermöglicht werden.

Stanzeinheiten der Serie MASE

Das neue Modell der Newstark Stanzeinheitenserie mit einzigartigen und innovativen Lösungen.  Die integrierte Stanzeinheit mit Gasdruckfederniederhalter bietet einen herausnehmbaren Niederhalterkopf mit bearbeitbarer Kontur und eine Stempelaufnahmemöglichkeit für ISO 8020-Schneidstempel, auch mit Formansatz bei einer Stanzkraft bis zu 17.000 daN, ohne die Baulänge der Stanzeinheit unnötig zu vergrössern.

Eine neue Keilschiebertechnologie ermöglicht eine kompakte Bauweise in Verbindung mit einem Zwangsrückzug.


Stanzeinheiten dieser Serie lassen sich auf Kundenwunsch auch mit Sonderbreiten, z.B. für die Aufnahme von zwei Stempeln,  fertigen.
